Základní funkce

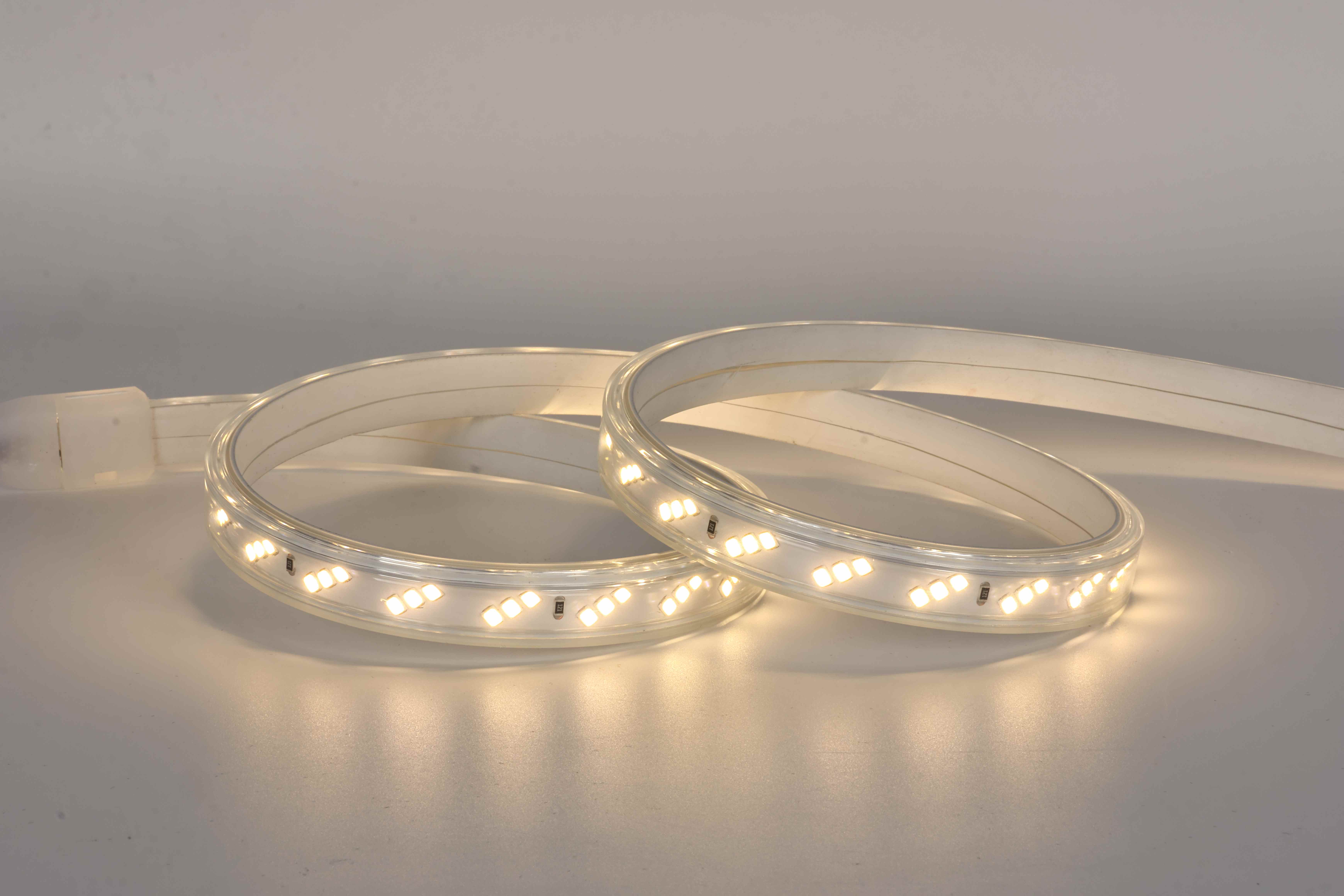

• 100 m na cívce – jediný model s dvojitou bílou barvou a 180 LED, který se dodává tímto způsobem — snižuje počet spojů na dlouhém úseku na polovinu oproti verzi 50 m; méně řezů, méně krytek, méně míst, kde by mohla pronikat voda.
• Stejná svítivost 100 lumenů na watt jako u modelu 12 W — 8 W a 800 lm/m oproti 12 W a 1200 lm/m u údajů v technické specifikaci, takže volíte délku úseku, nikoli efektivnost.

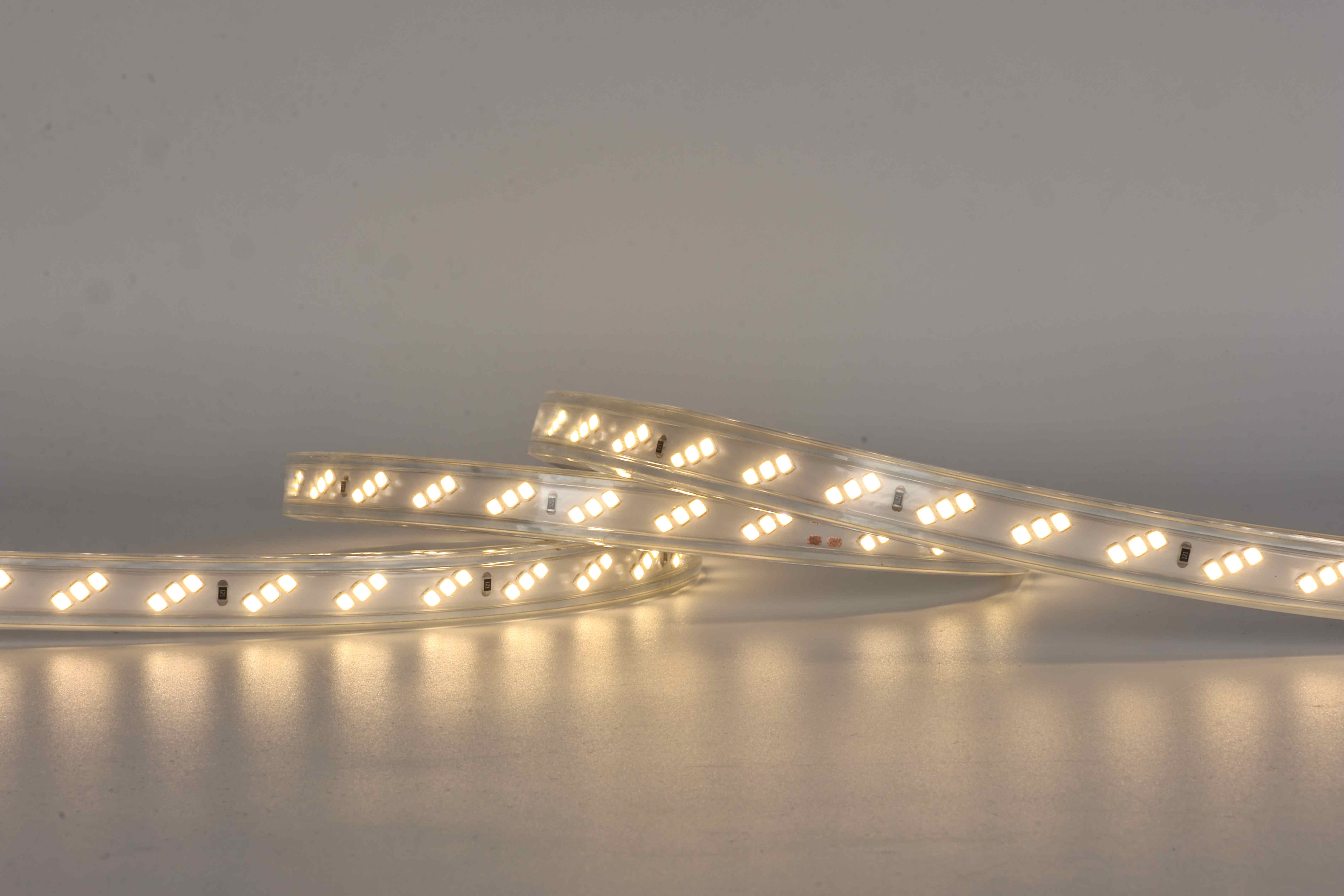

• Dvě bílé teploty v čtvercovém pouzdře 13,5 × 6,5 mm — teplý i chladný kanál v jediné nainstalované liště, ve stejném profilu jako zbytek řady s 180 LED.

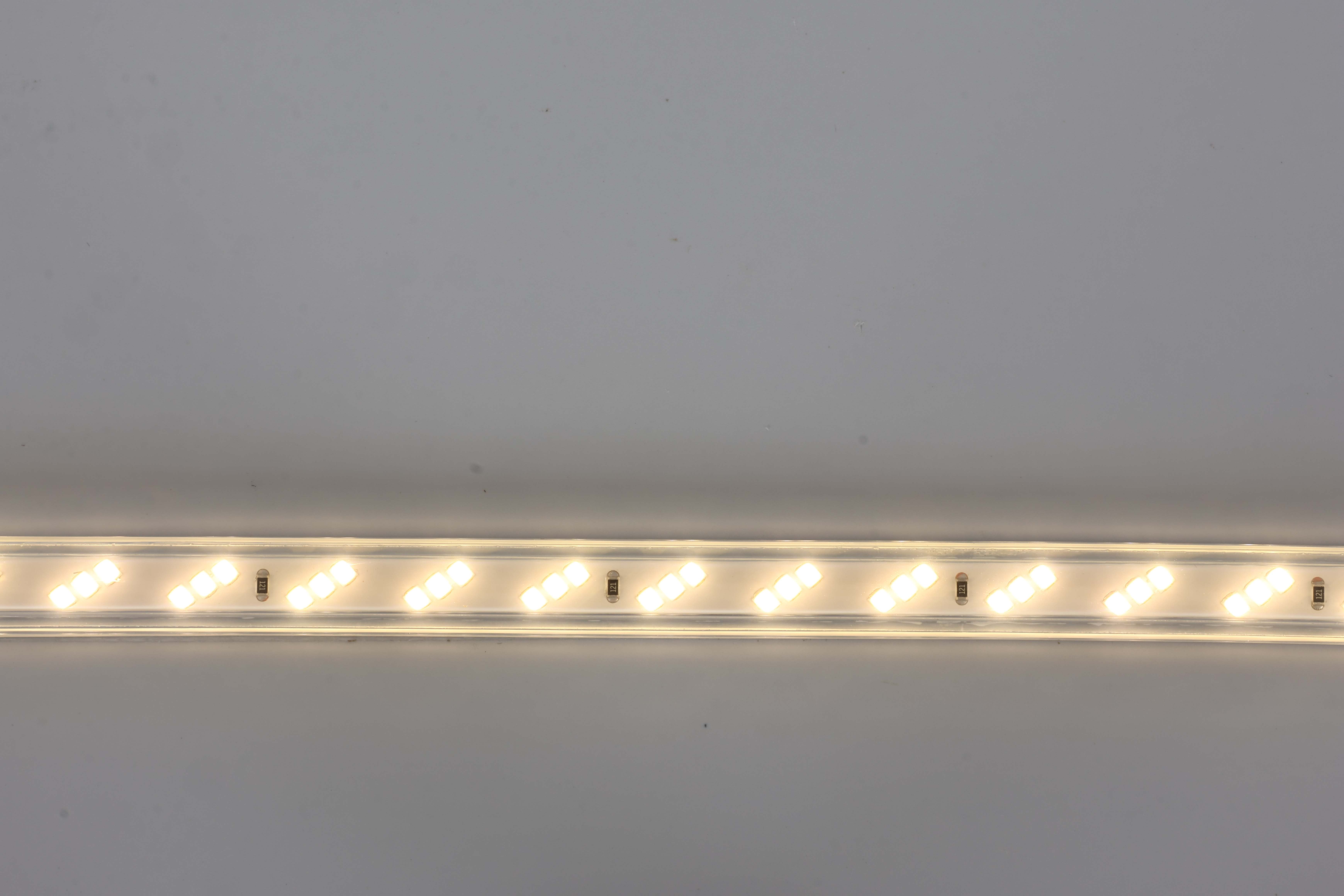

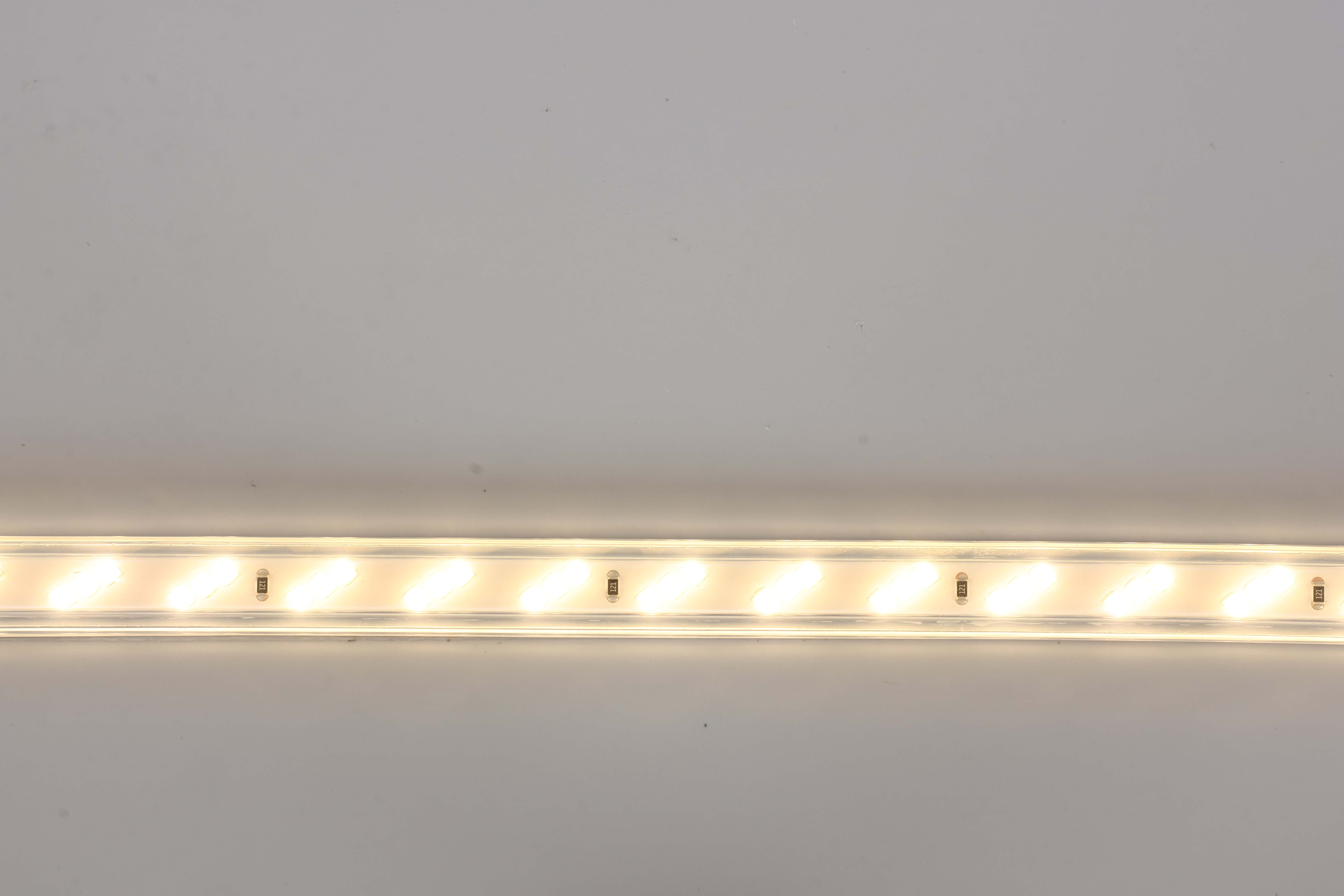

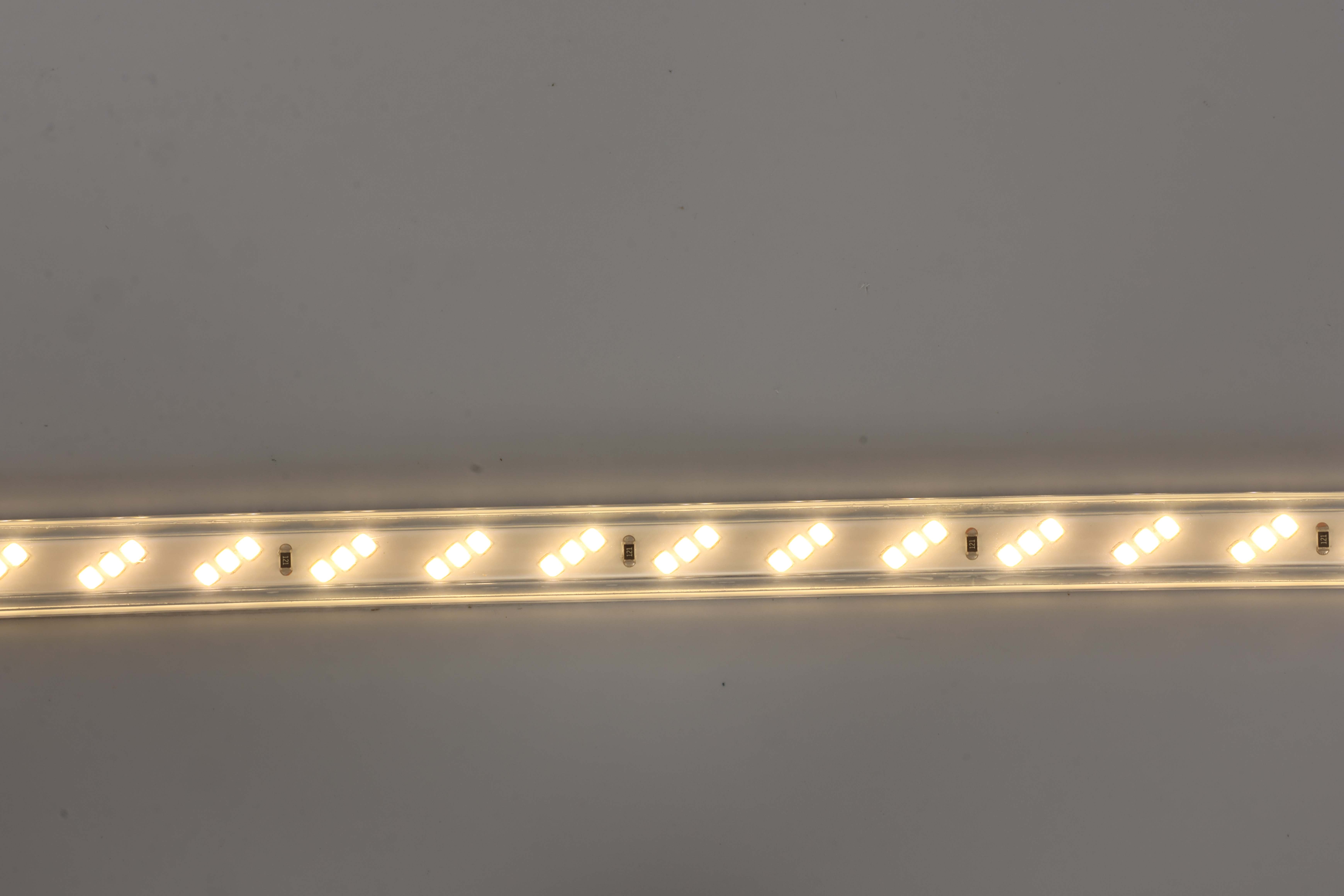

• 180 LED na metr — rozteč 5,6 mm oproti 8,3 mm u modelů s 120 LED, čímž se odstraňuje nerovnoměrné osvětlení (tzv. „scalloping“), které vzniká při montáži pásky blízko stěny, kterou osvětluje.
• Provoz přímo ze střídavého napětí 220–240 V — žádný transformátor, žádné nízkonapěťové rozvádění; spotřeba 0,049 A na metr umožňuje dlouhé úseky na jednom obvodu.
• SDCM ≤ 5 — nejpřesnější třídění v celé řadě — to je zvláště důležité právě u těch dlouhých úseků, pro které je tato cívka navržena, aby celých 100 m vypadalo jako jeden barevný odstín.
• Upevnění páskou a šrouby — mechanické upevnění, které lépe odolává teplotním cyklům než lepicí páska na fasádě vystavené slunci.
• Tělo z PVC s ochranou IP65 pro venkovní použití na chráněných místech — utěsněno proti prachu a vodním stříkám; není určeno pro ponoření. Certifikováno podle norem CE / CB / RoHS.

Použití v různých scénářích

• Souvislé obrysy budov a střešní linie — hlavní scénář použití: 100metrová cívka pokryje celou fasádu jediným spojem.
• Ohradníky a zábradlí po obvodu — dlouhé pravidelné úseky, kde řezání každých 500 mm nepředstavuje žádné náklady.
• Lineární svítidla pro informační tabulky a návraty písmen — délka úseku je určena značkou, nikoli mřížkou budovy.
• Ochráněné venkovní akcentové osvětlení střední intenzity — 800 lm/m je dostatečné pro plošné osvětlení a vymezení okrajů; model o výkonu 12 W je určen pro osvětlení ploch.
• Fasady se dvěma barevnými schématy s dlouhými nepřerušovanými plochami — teplé a chladné kanály jsou vybírány při objednávce, přičemž barevná konzistence je zachována po celé délce cívky.
• Distributor a zásoby pro projekty — jedna cívka pokrývá většinu úkolů týkajících se obrysových světel, čímž se snižuje počet držených kódů položek.

Technické specifikace

• Model Č. — JNL-W-220V-2835-0180-11-S1XX
• Číslo položky — 106300056
• Typ LED — SMD 2835 (3 V, 18–20 lm)
• Množství LED — 180 ks/m (dvě bílé barvy)
• Jmenovité napětí — střídavé napětí 220 V
• Rozsah vstupního napětí — střídavé napětí 200–240 V
• Jmenovitá frekvence — 50/60 Hz
• Rozsah vstupní frekvence — 47–63 Hz
• Nominální výkon — 8 W/m ± 10 %
• Vstupní proud — 0,049 A při délce 1 m
• Účinník — > 0,84 (poznámka: model 12 W v této řadě má hodnotu > 0,9)
• Svítivý tok — 800 lm/m
• Teplota barvy — Dvě bílé teploty; pole v technické dokumentaci obsahuje standardní šablonovou položku 2700–6500 K, proto potvrďte přesné kombinace teplé/chladné bílé barvy s naším technickým týmem při objednávce
• Index podání barev — Ra 70
• SDCM — ≤ 5
• Úhel osvětlení — 120°
• Údržba světelného výkonu — L80B20 @ 20 000 h
• Třída energetické účinnosti — G
• Ochrana před vnikáním — IP65 (pro venkovní použití pod přístřeškem; ne pro ponoření do vody)
• Návrhové rozměry — Š13,5 × V6,5 ± 0,5 mm (čtvercový profil, průhledný PVC)
• Materiál povrchu — PVC
• Délka řezu — 500 mm
• Způsob montáže — Upevněno sponkou a šrouby
• Způsob stmívání — Po zapnutí napájení se rozsvítí; teplé a chladné kanály lze přepínat nezávisle
• Počet spínacích cyklů — 15 000krát
• Provozní teplota — −25 °C až +45 °C
• Teplota ukládání — −40 °C až +60 °C
• Relativní vlhkost — 10 až 90 %
• MTBF — 10 000 h (poznámka: u modelu 12 W v této řadě je uvedeno 20 000 h)
• Kompatibilita se sítí — Střídavé napětí 200–240 V, 50/60 Hz; nepoužitelné pro bytovou síť 120 V
• Balení — Cívka + karton
• Množství balení — 100 m/role
• Dodávané příslušenství — V technickém listu nejsou žádné uvedeny
• Certifikace — CE / CB / RoHS

Kontakt

Požádat o cenovou nabídku, technický list nebo bezplatný vzorek – telefon: +86 18933392222 | Email: [email protected]dostupné jsou ceny pro OEM, velkoobjemové objednávky a distributory.
